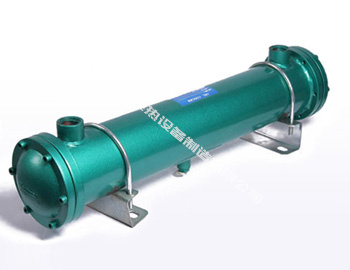

油冷却器

一、用途
油冷却器是专用于液压站或机械设备润滑油冷却的设备。工作介质常为水–油换热或油–油换热。
一般热介质走壳程，冷介质走管程。本设备同时也可能用于水-水及蒸汽-水热换。

二、换热管规格及材质
换热管规格一般为Φ12.6 * 1.5材质为紫铜管
低肋翅片管翅片高度为1.5mm，翅化比为2.41
当换热管材质为碳钢或不锈钢，换热管外径发生变化时，换热器结构尺寸需另行设计

三、传热系数K值选取
根据介质情况不同传热系数可按如下方法估算：
油 – 水换热：
当冷却水流量小，工作油粘度高时K值取300w/m℃，工作油粘度适中时K值取400w/m.℃，工作油粘度低时K值取500w/m.℃
水 – 水换热：
一次介质流速2m/s，二次介质流速2m/s时：
碳钢管：K=950w/m.℃
铜管  ：K=1000w/m.℃
蒸汽 – 水换热：
二次冷介质流速2m/s时：
碳钢管：K=1540w/m.℃
钢管  ：K=1800w/m.℃
