即热式浮动盘管换热器

一．产品概述

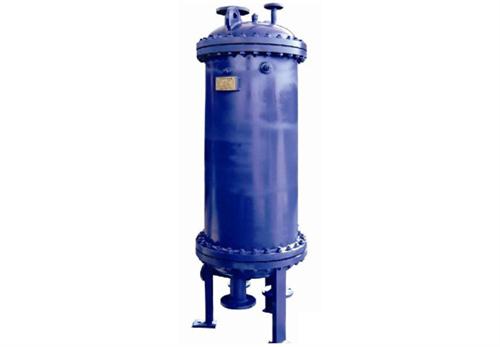

        浮动盘管换热器，其结构是在具有一定容积的罐体内装有用铜管弯成螺旋状的多重换热管，即所谓的浮动盘管，在换热管中通入蒸汽，将罐体内的水加热。当蒸汽进入盘管时，在蒸汽压力的冲击和热膨胀的作用下，盘管会产生一定量的曲伸浮动变形和稍小震动，这就是浮动盘管换热器的主要特点。由于它具有一定的水容积，水的温度变化比较平稳，它适用于洗浴或其它生活用水。容积式浮动盘管换热器的罐体一般为碳钢结构，也可以是不锈钢，罐体一般为立式的。
通入盘管内的蒸汽压力0.1-1.0Mpa，温度120-200℃壳程水的工作压力一般≤1.0Mpa，水的进口温度为12℃左右，水的出口温度℃左右。

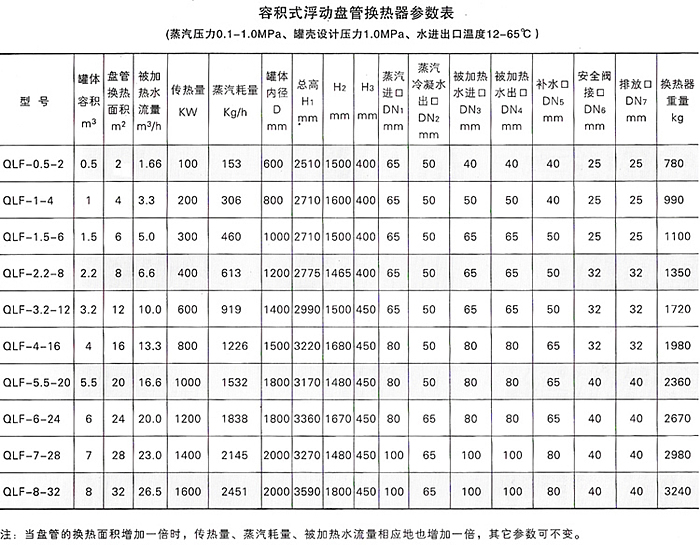

三．容积式浮动盘管换热器参数表
        容积式浮动盘管换热器的选用主要根据用水的流量，表中水流量指的是连续供水时的工况，当间断供水时，可适当减少换热器的型号。也可以根据用户的工况和要求，在某种型号罐体的基础上适当加大或减少盘管的换热面积。罐壳体积的承压力一般为1.0Mpa，也可根据用户的工况和要求，提高罐体的压力等级。

四．容积式浮动盘管换热器的安装使用
1.容积式浮动盘管换热器在其安全阀口要安装安全阀，安全阀的开启压力可调至0.8-1.0Mpa。
2.若采用温度自动控制装置，用户可自行选用安装自力式温度控制阀或电动调节阀，该阀安装在蒸汽进口，温度传感器安装在被加热水的出口上，当出水温度超过预定的控制温度时，温控阀会自动减小阀门的开度，减小蒸汽的进入量。
3.蒸汽冷凝水出口不要加疏水器，让冷凝水顺利排出，以免换热盘管内积水，影响换热。
4.停用时要将内部水排净。
